手順多くて大変そうにみえますがやってることは簡単です
※U16での解説になりますがT・S・Gシリーズも同様の手順で作成できるので参考にしてみてください。
準備編

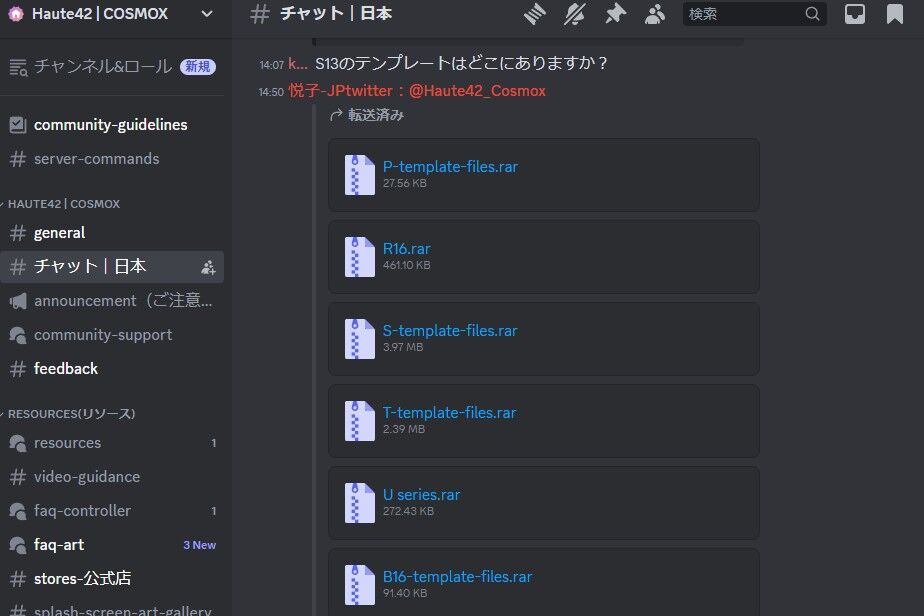

公式Discordでテンプレートが配布されているのでこれを使う。そのままプリントするとひと回り小さくなってしまうので微調整手順についても解説しながら進めていく。
必要なもの・専用テンプレ（PDF。上記DiscordからDL）・カッター・コンパスカッター（Amazon）・GIMP（フリーの画像編集ソフト）・プリンター（ネットプリントでOK）
U16ユーザーは私が作成した透過＆サイズ調整済みテンプレを使うことで手順を画像合成の段階まですっ飛ばせる。
サイズ調整
1. GIMPを開いたら上部メニューのファイル⇨レイヤーとして開くを選択してテンプレPDFを開く。

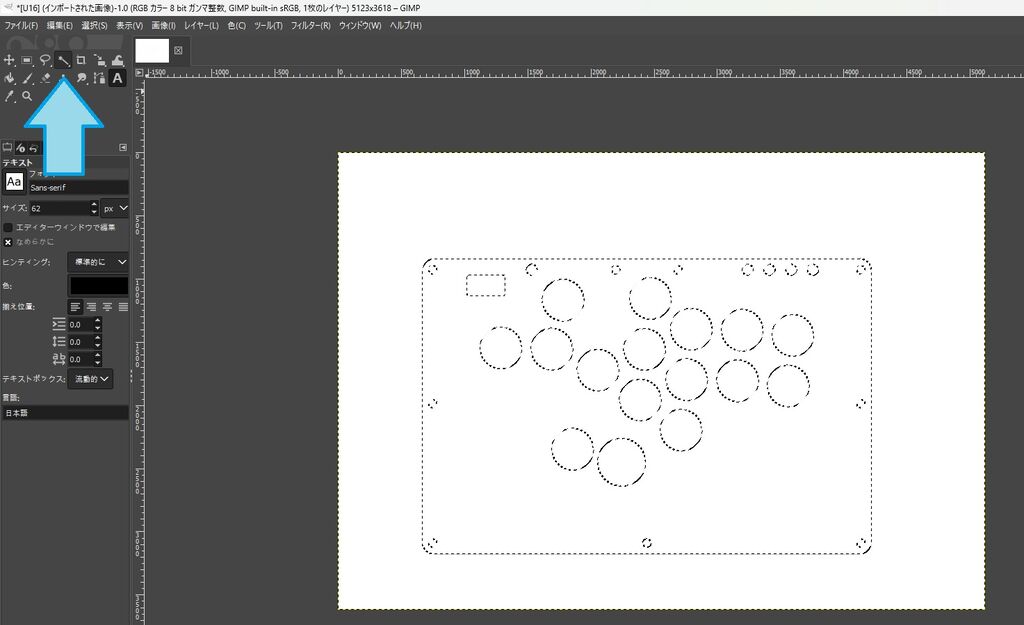

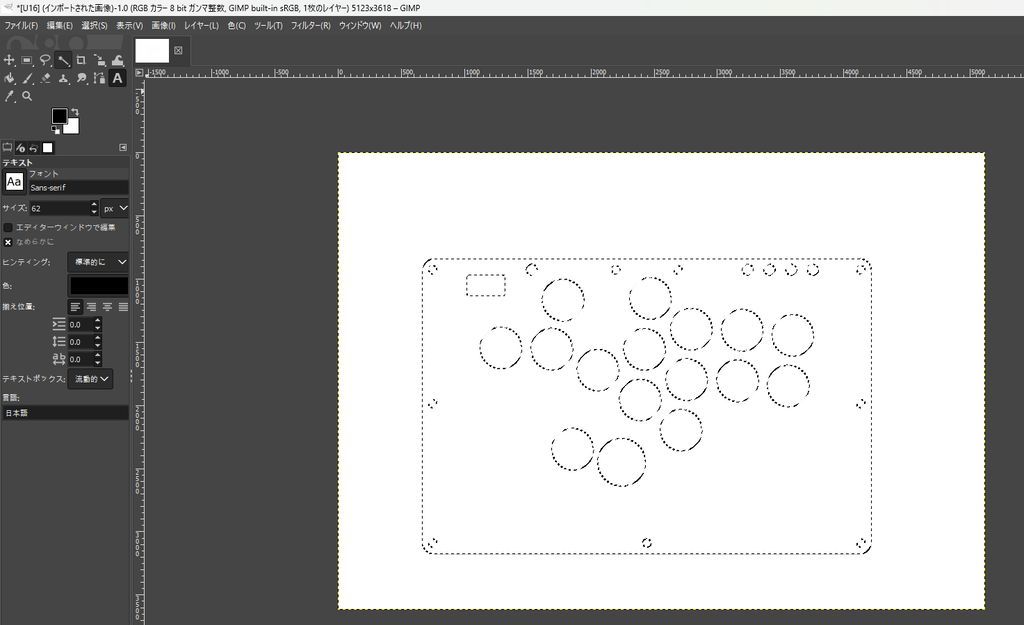

2. キーボード「U」を押してファジー選択で天板図を何回かクリックして点線状態（選択状態）にする。

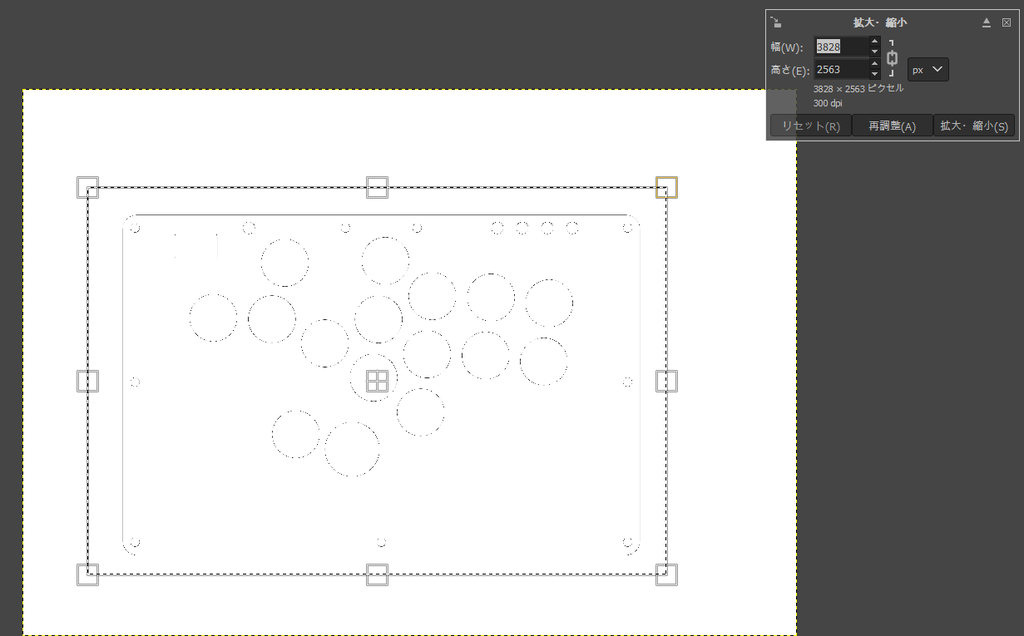

3. キーボード「Shift＋S」で拡大設定を出す。

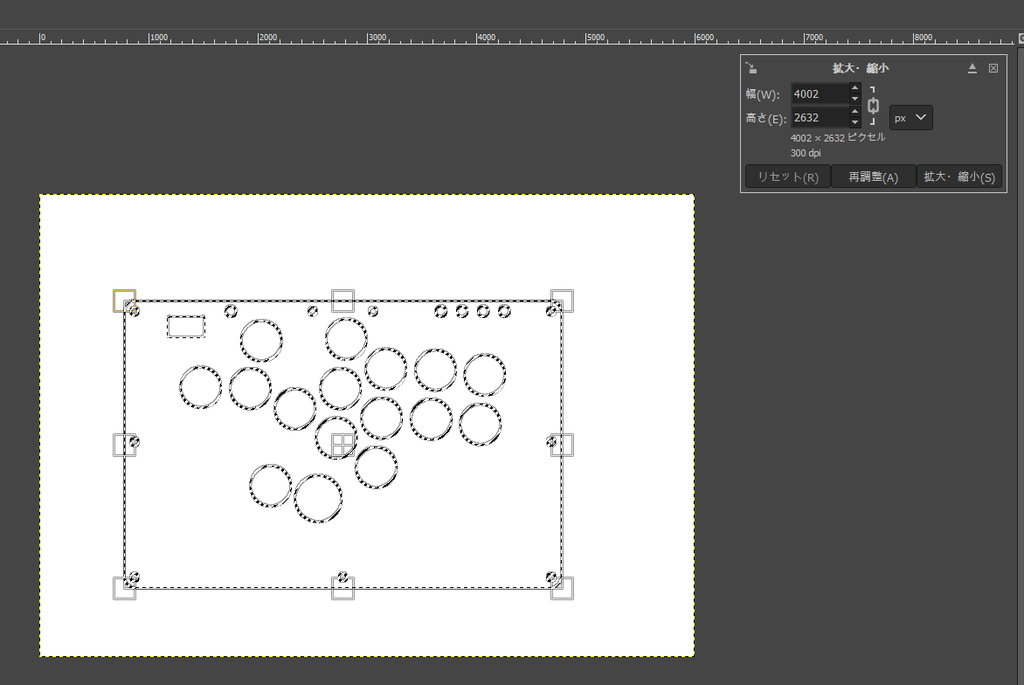

5. 1.04倍にした値を幅を入力後、高さの数値をクリックすると、それに合わせた比率で自動入力される。拡大・縮小（S）をクリックして反映させる。「Ctrl+A」で選択状態を解除して大きくなったのを確認する。
透過処理
1. 左側ツールバーにある「ファジー選択」をクリック。
3. 上部メニューのレイヤー⇨透明部分⇨色を透明度に⇨OKを選択

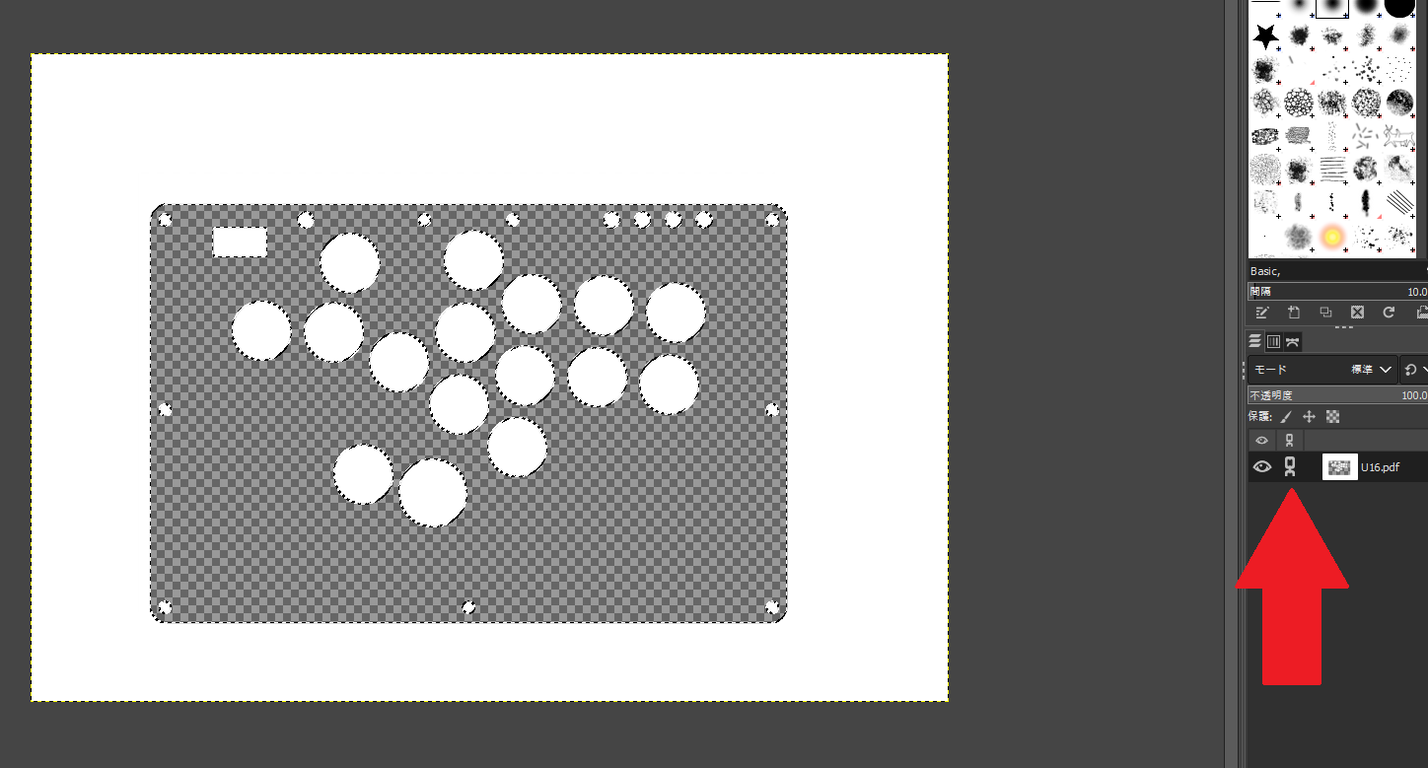

4.網模様の状態にできたら右下に見える目玉アイコン横をクリックしてロックマークを出して終わり
画像合成
素材となる画像を用意する。ボタン穴で見えなくなる部分を考慮しつつ、なるべく画質が良いものを探そう。解像度は適当でいい。
1.透過＆サイズ調整を終えたファイルを開いている状態で、上部メニューのファイル⇨レイヤーとして開くを選択し、用意した画像を開く。

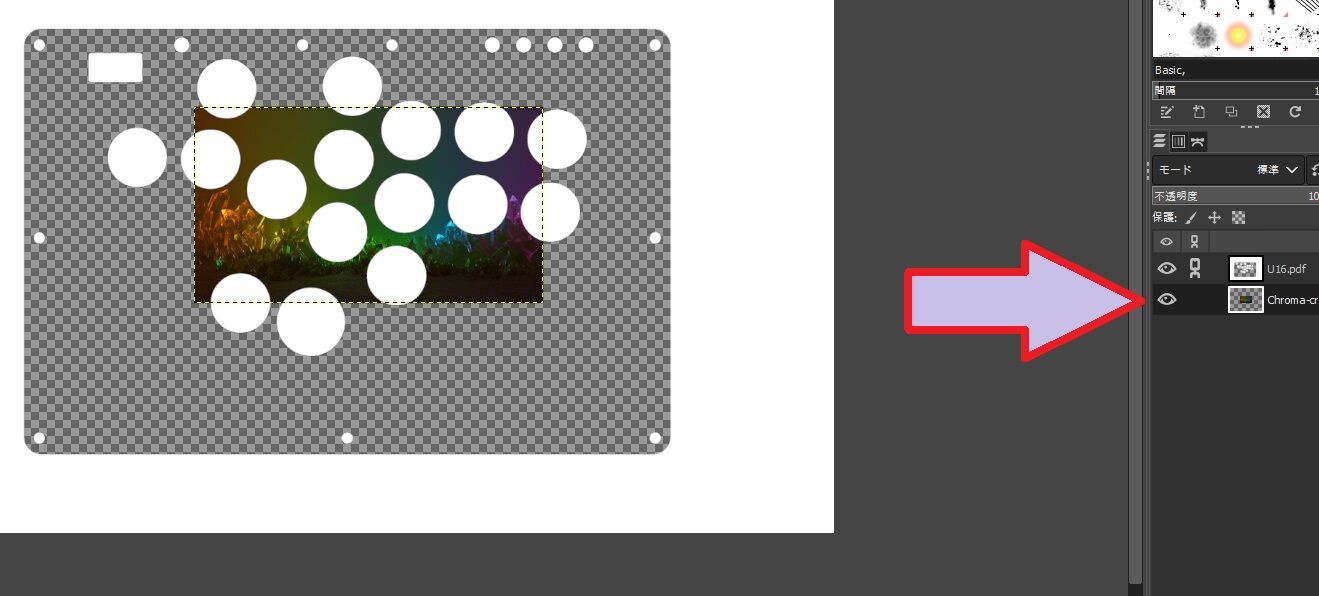

2.画像のレイヤーを二段目に来るようにクリックしながら下にもってくる
3.画像のレイヤーをクリックして選択したらキーボード「Shift＋S」で拡大設定を出す。
マウスでクリックしながら拡大・縮小して背景の天板に画像サイズを合わせる。
縦横比が合わないときは画像をでっかくするかして一部分だけ映るようにする。
もしくはShiftキーを押しながら辺部分をクリックすると縮尺無視で拡大・縮小できるようになるのでコレで調節する。
丁度よい感じになったらポップにある拡大・縮小（S）をクリックしてサイズ変更を適用。

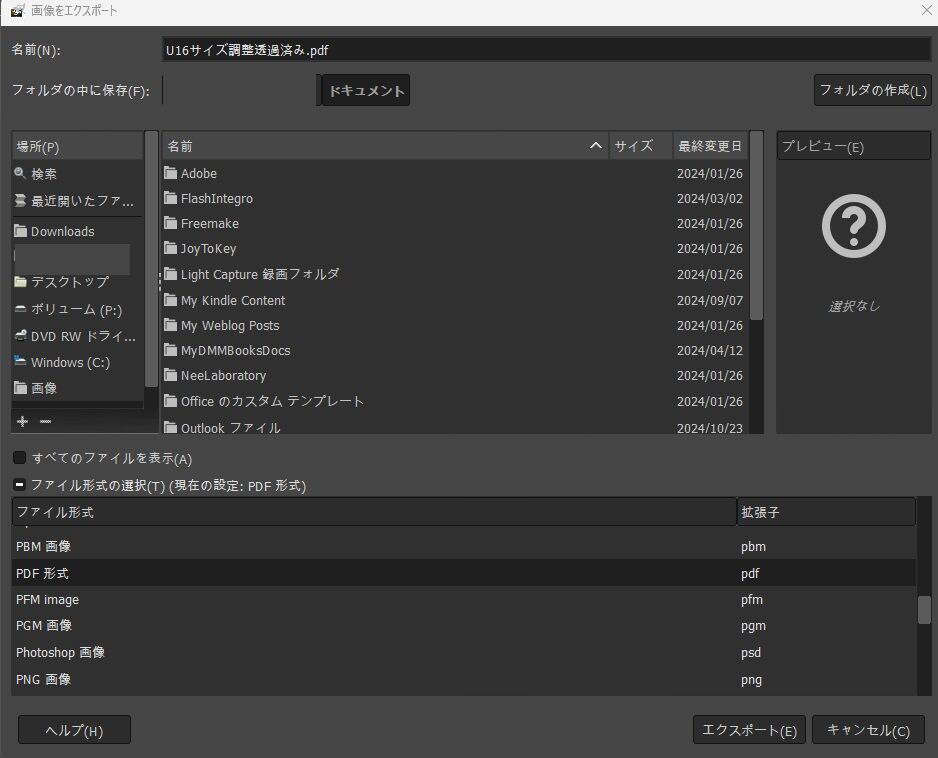

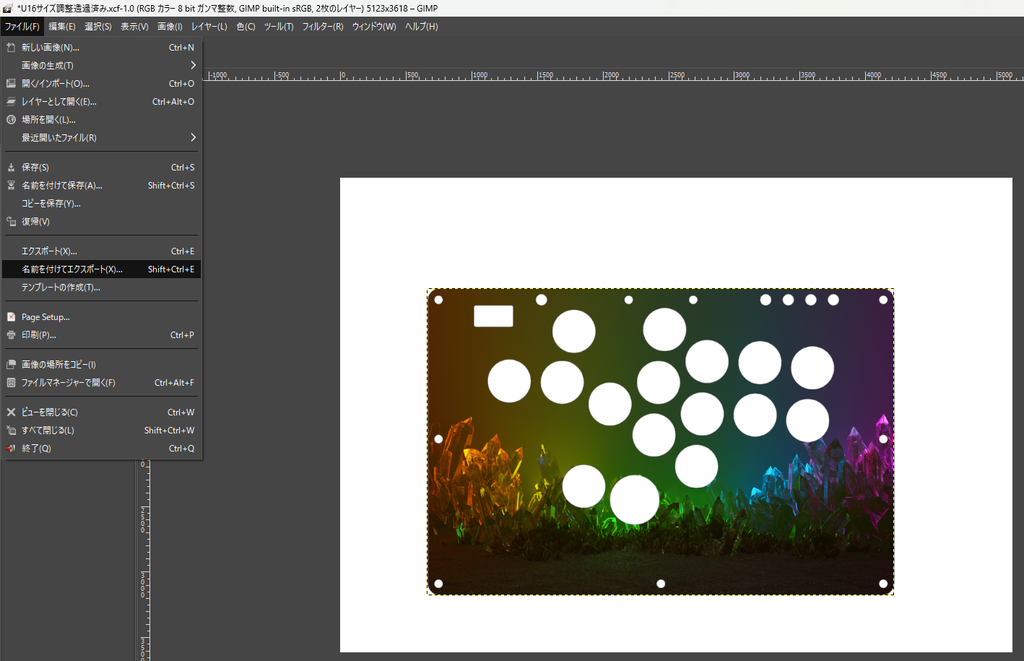

4.上部メニューからファイル⇨名前をつけてエクスポートを選択。
5.適当な名前をつけて下部にあるファイル形式の選択⇨PDF形式を選択して適当な場所にエクスポート（保存）して完成。
印刷とカッティング

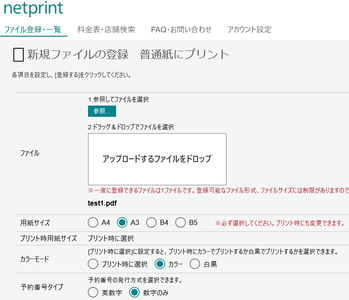

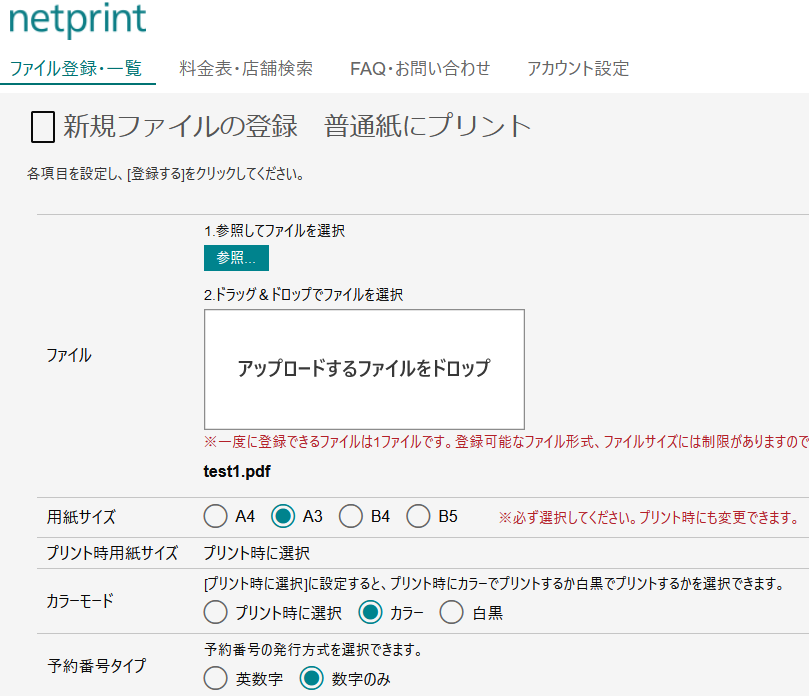

1.ネットプリントサービスを使ってセブンイレブンで印刷。100円かかります。
サイズA3.カラーあり。縮尺弄らずでOK。自宅にA3対応プリンターがある人はそれ使っても良いかも。
3.プリントした天板用紙をカットしていく。
カッターで大枠と直線部分、サークルカッターでボタン、ネジ穴は4mmの穴あけパンチを持ってればそれで、なければカッターで頑張る。大枠部分はハサミでやってもいいかもしれません。

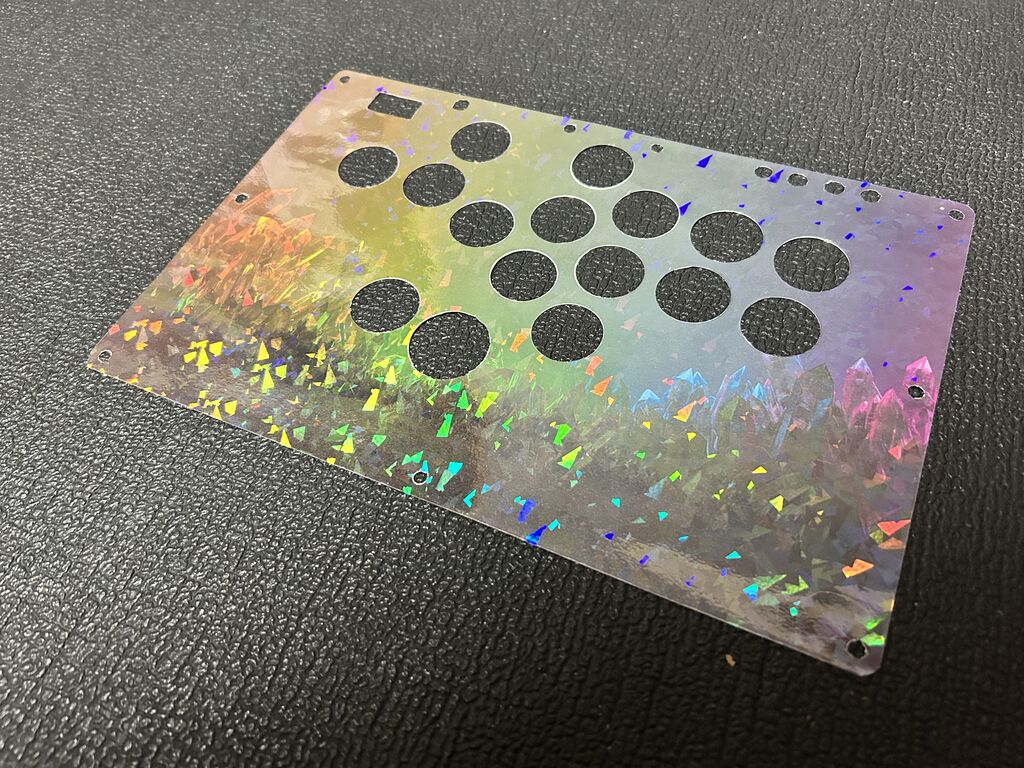

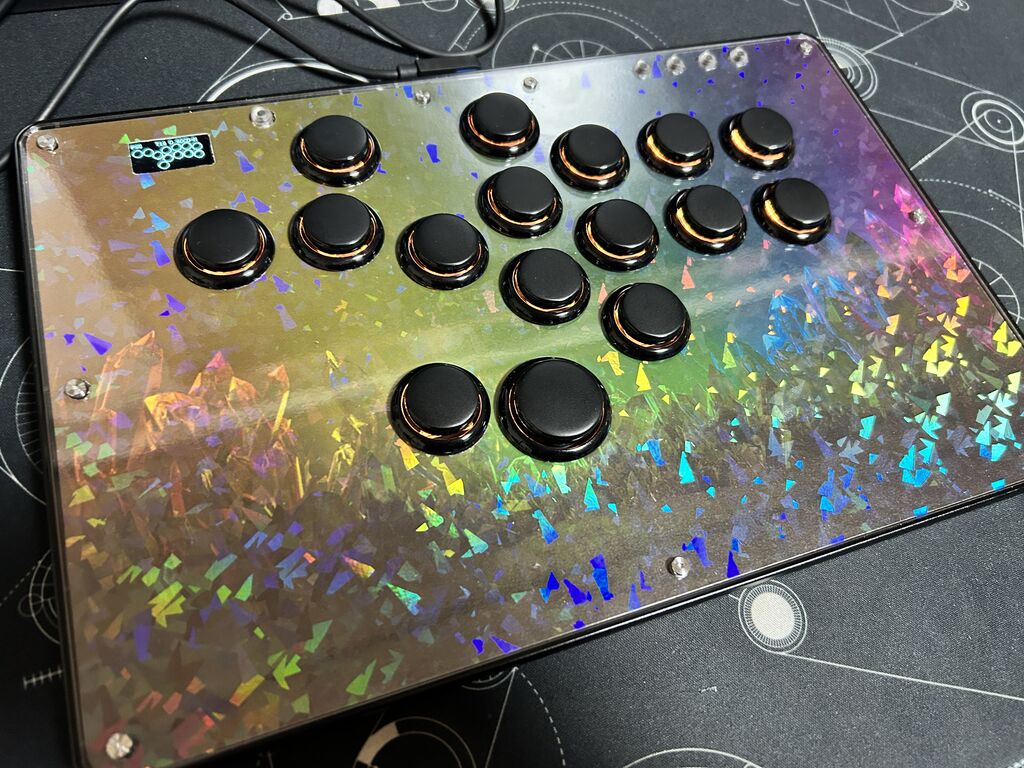

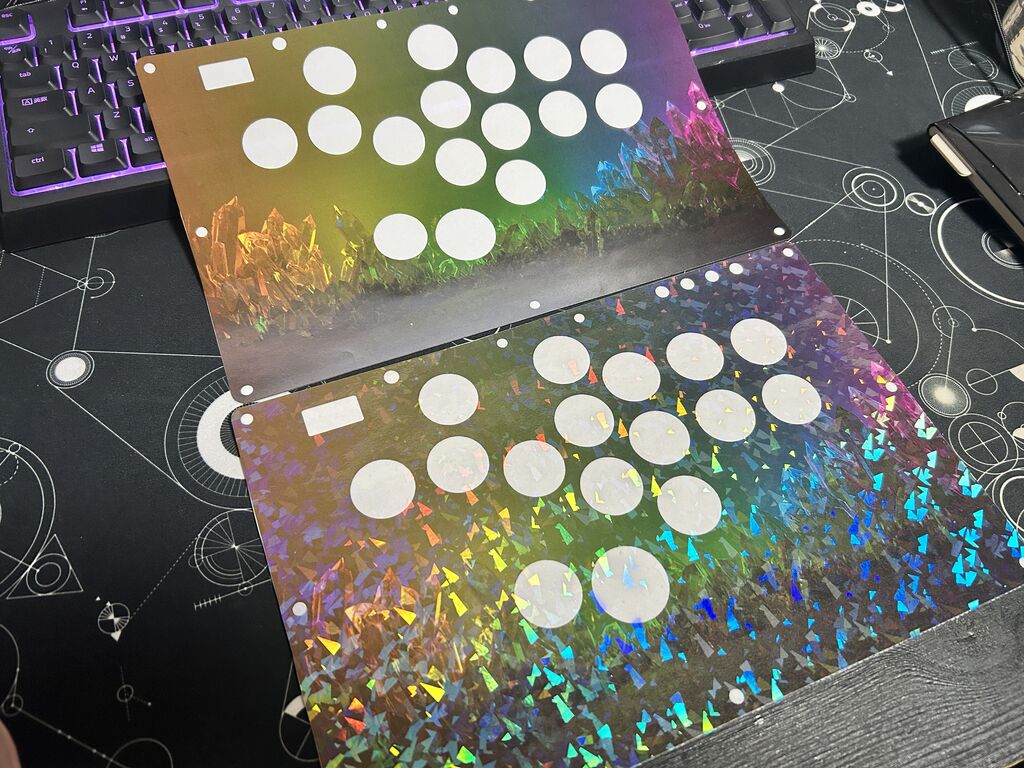

今回はお試しでホログラムシートを印刷後に貼ってみた。
カット前に上から被せるだけなので手間は大して変わりません。
元絵の地味な黒ずんだ部分もキレイに見えて全体が光るようになって面白い。シートにも種類がたくさんあるので相性の良いものを探すのは楽しそう。

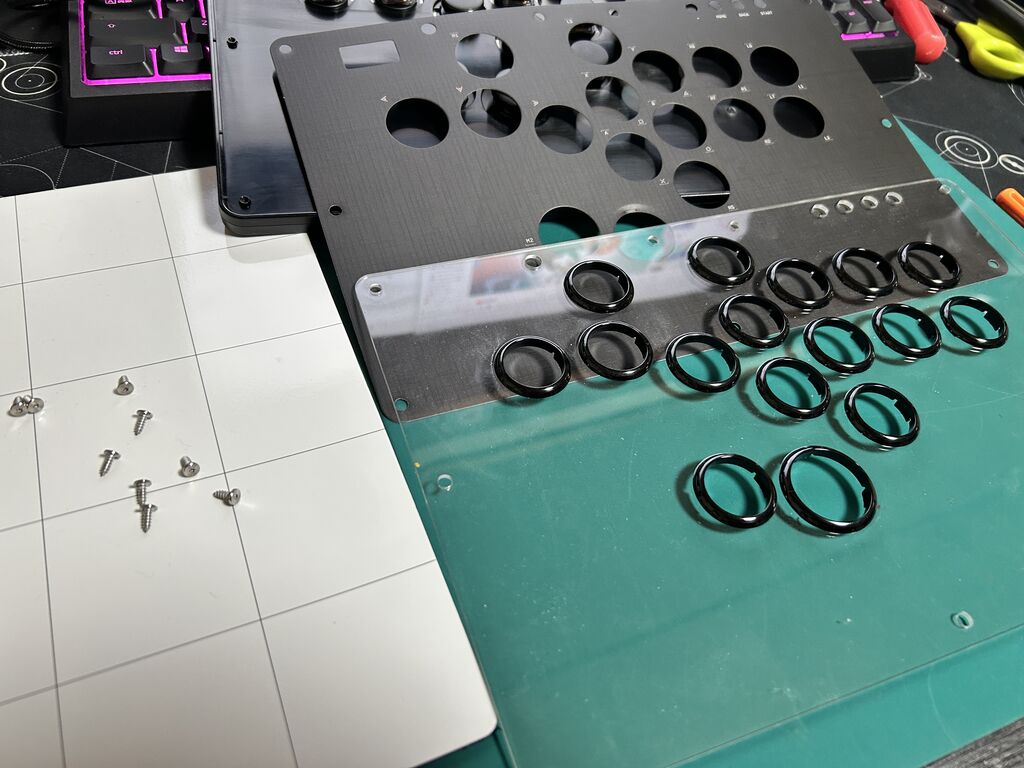

4.レバーレス本体の天板を分解
U16の場合、特殊ネジのトルクスで固定されてるので付属のドライバーで全部取ります。
そうすると簡単で透明パネルが取れるので最初に挟まってる黒紙を取って作成したアートワークを挟みます。
逆手順でもとに戻せば完成！
ボタンも光るし、増設の数と配置良し、カスタマイズ可、軽いながらも広め天板とほぼほぼ欠点なし。
天板も光って見えるからホログラムシートの効果には満足してる。
実は今メインコンにしようと練習中です。重量コンに慣れた私には軽すぎて、まだ膝置きプレイが安定しないのですがこれから多分慣れればいける感があるので修練あるのみ。
重くてかさばるコントローラーをとにかく持ち運びたくないのでU16で極めて行きたい。
Haute42 U16は定価約１万で買えるのコスパナンバーワンレバーレスで超オススメです。
