2019-05-30 21.40.41
PS4では未だに発売していないワイヤレスアケコン作りたいなーと思ってチャレンジしたものの失敗。書かなくてもいっかーと思いつつ、何かの参考になる可能性もあるので書き残しておく

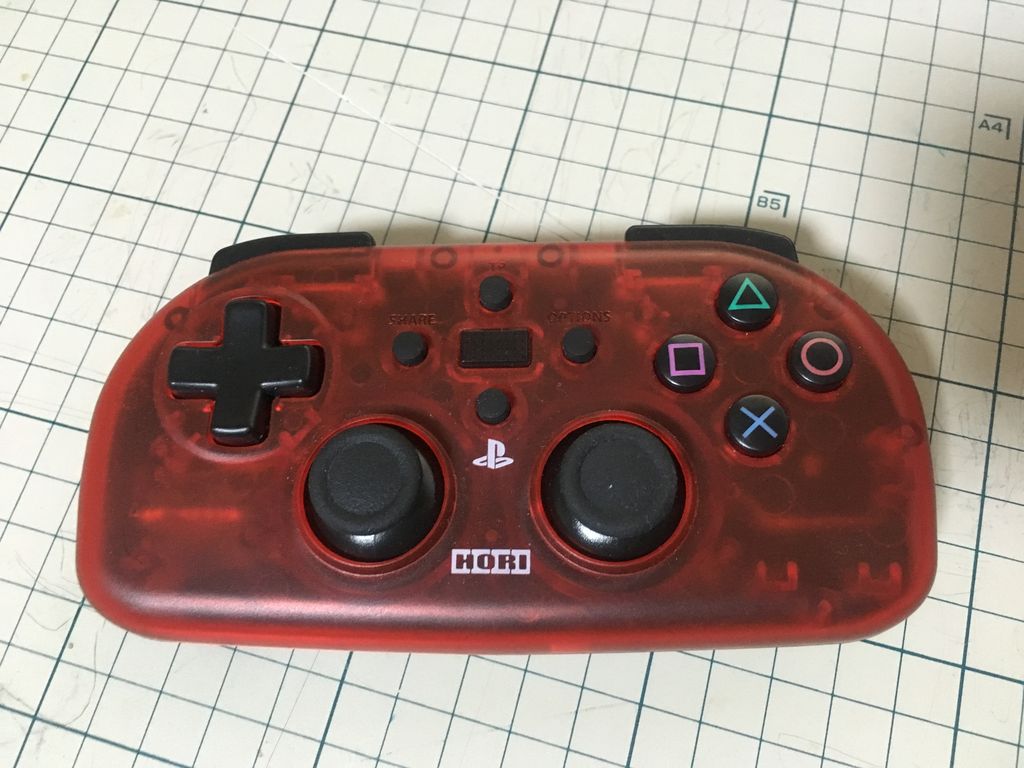

使うのはHoriのワイヤレスパッドコントローラー。名前は忘れた。
2019-05-30 21.47.28

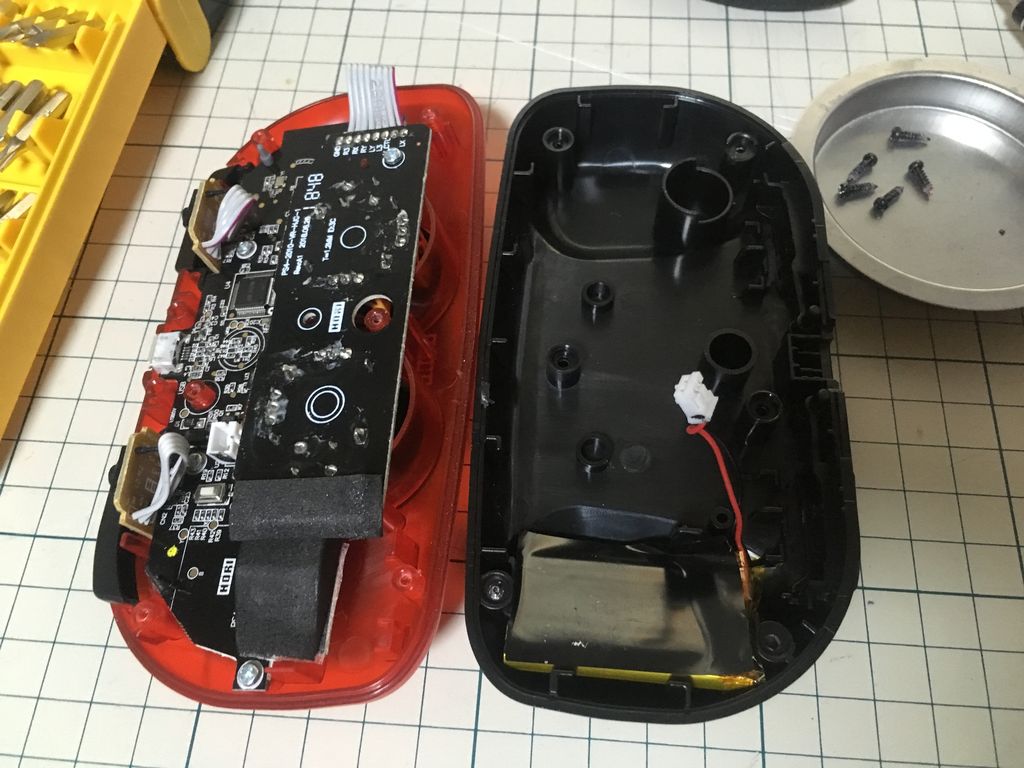

こやつは今までのパッドと違ってY字ドライバーが分解する際に必要なので覚えておこう。
2019-05-30 21.50.09
作業中バッテリーは外しておく。
2019-05-30 21.51.43

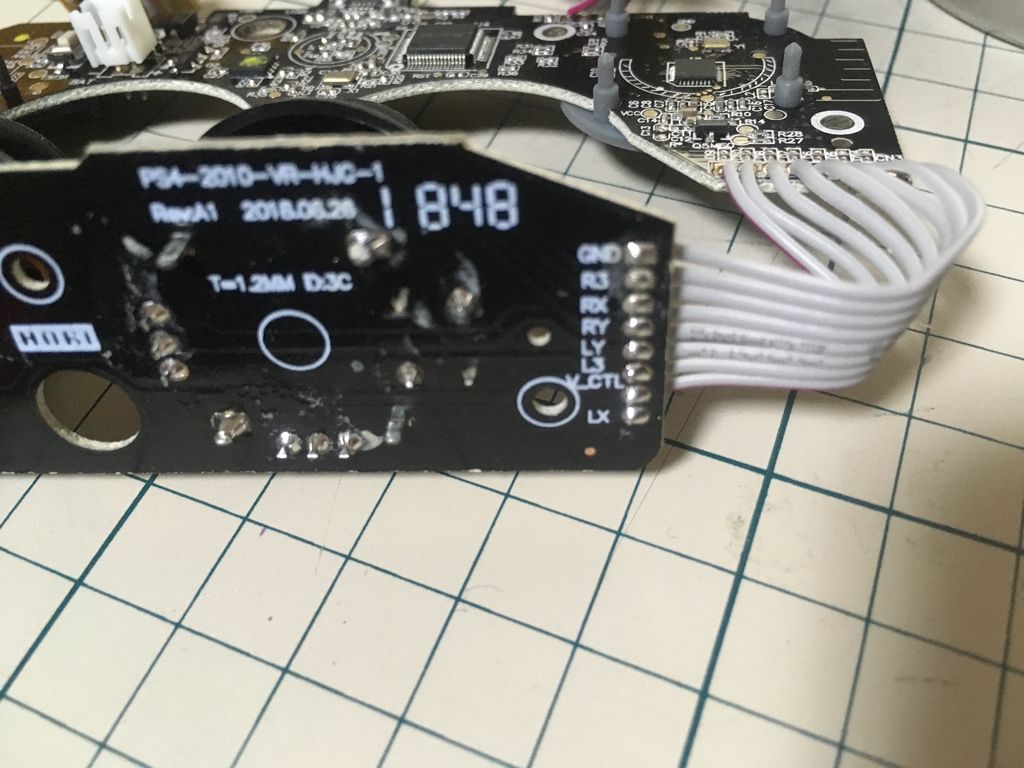

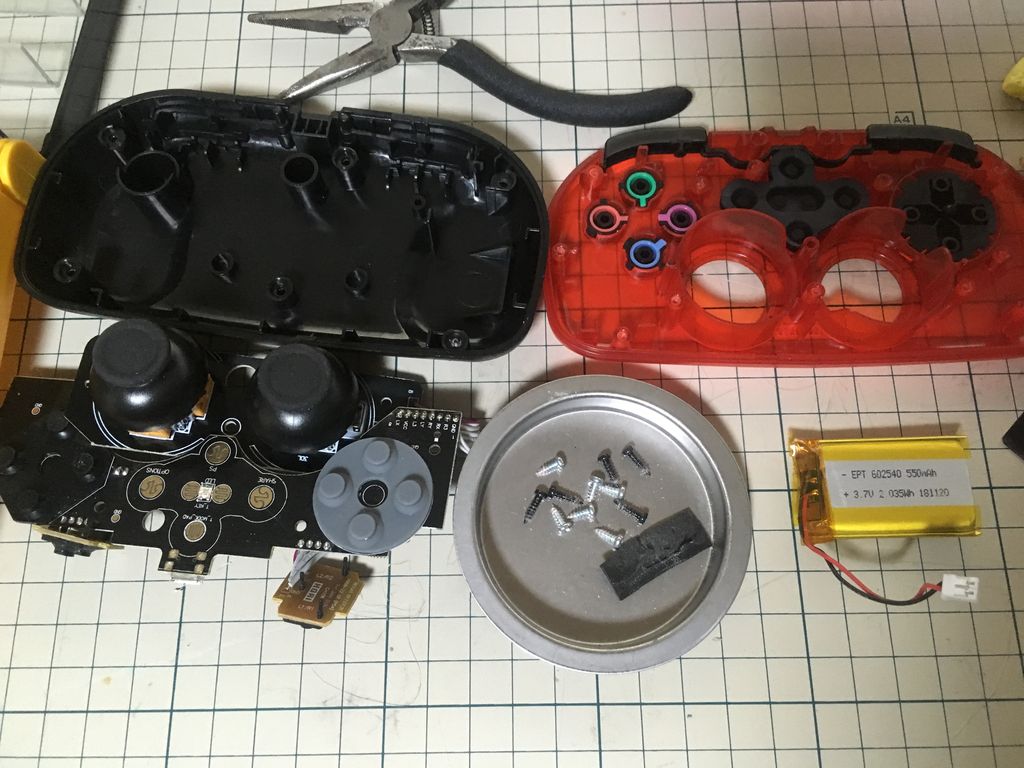

stickが別基板でくっついてるのだが、これは外さないほうが良いかも。私は邪魔だったので外した。
2019-05-30 21.53.22
2019-05-30 21.53.34

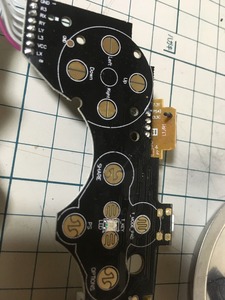

しっかりと印字してくれてるのでおおよその場所は見て分かる
qwe

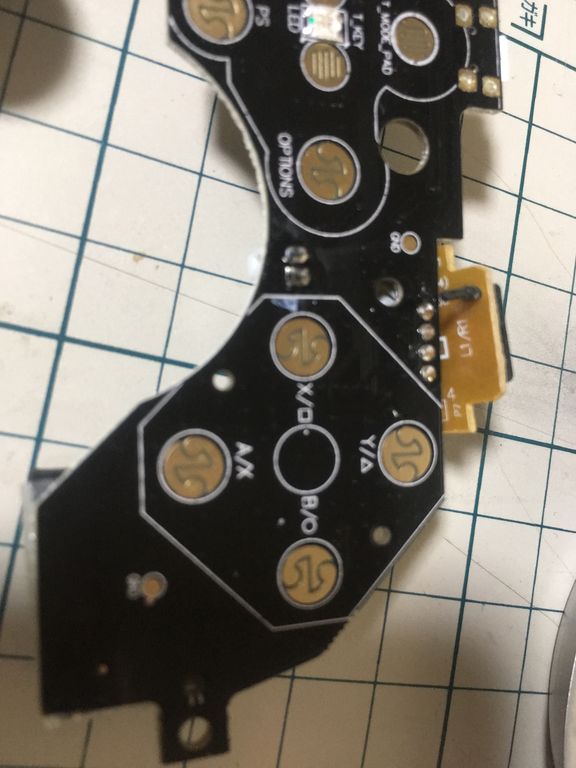

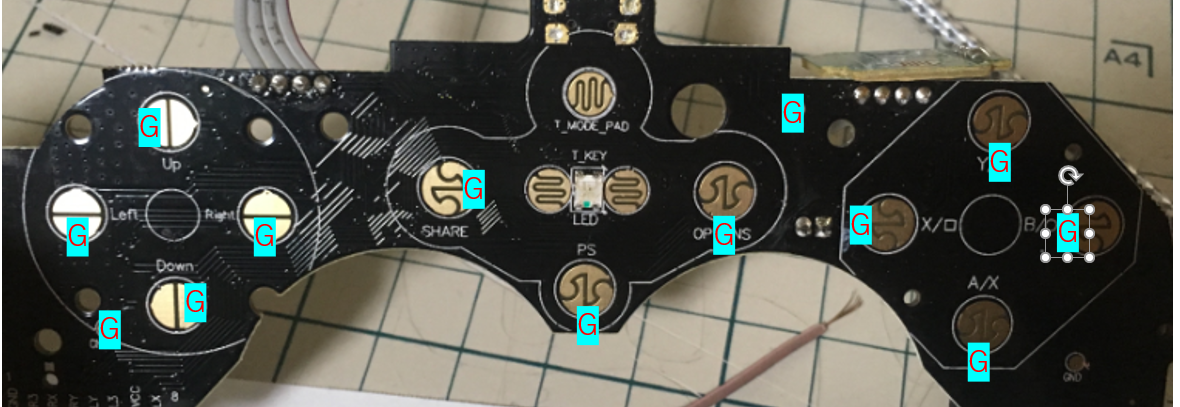

調べたところグランドの位置は上記のようになっていたので、反対側に各種ボタンのポイントがある。
2019-05-30 21.59.42

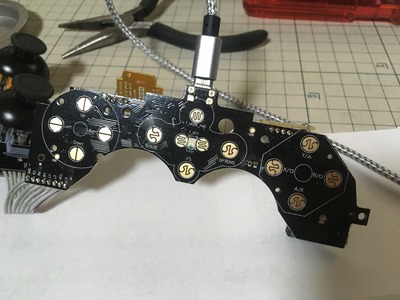

中心にLEDを挟むようにタッチパッドボタン用のハンダポイントが二箇所ある。多分この2つを同時押しでセンター押し、片方押し左右押しを再現できるのでTPボタンが欲しい場合はここも使う。
2019-05-30 23.08.10

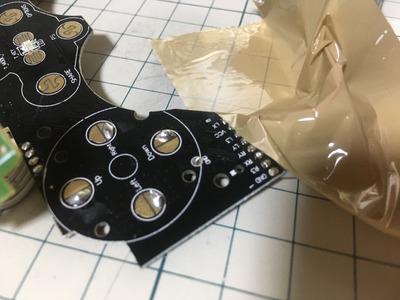

被覆がないのでハンダが乗りやすいのは嬉しいところ。
2019-05-30 23.31.40

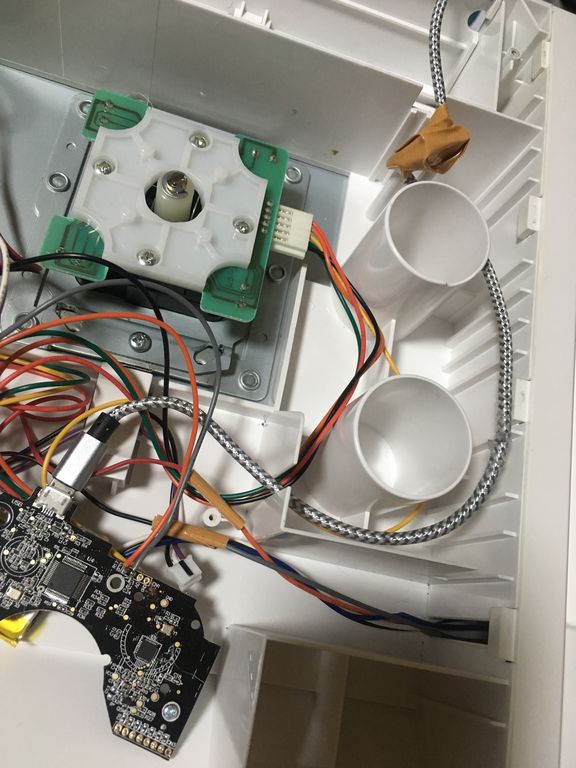

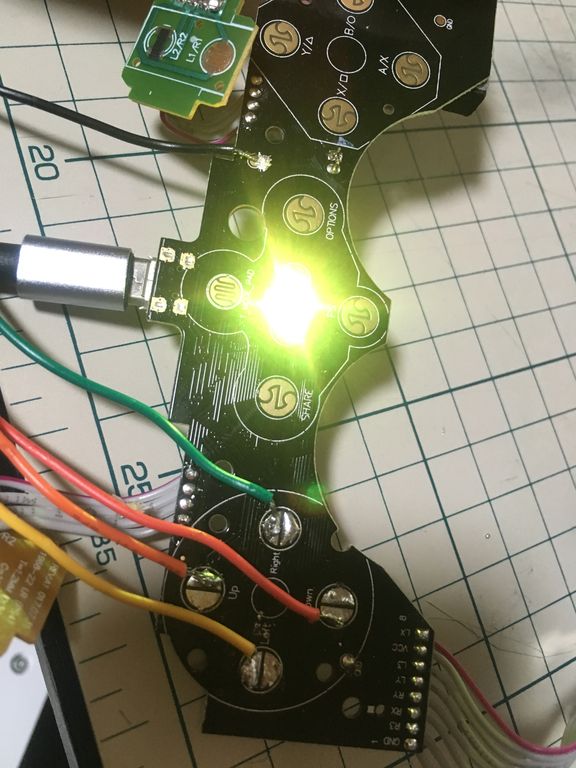

作業中、動作確認をするために繋げるのだがセンターのLEDがやけに眩しい。
上からガムテなどをかぶせておくと良い
2019-05-31 00.39.18
R1.R2.L1.L2は裏側から取る。これも印字されてるので見つけやすい。
2019-05-31 00.39.18

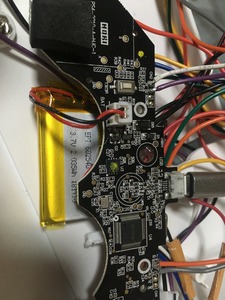

バッテリーをセットして終わり。

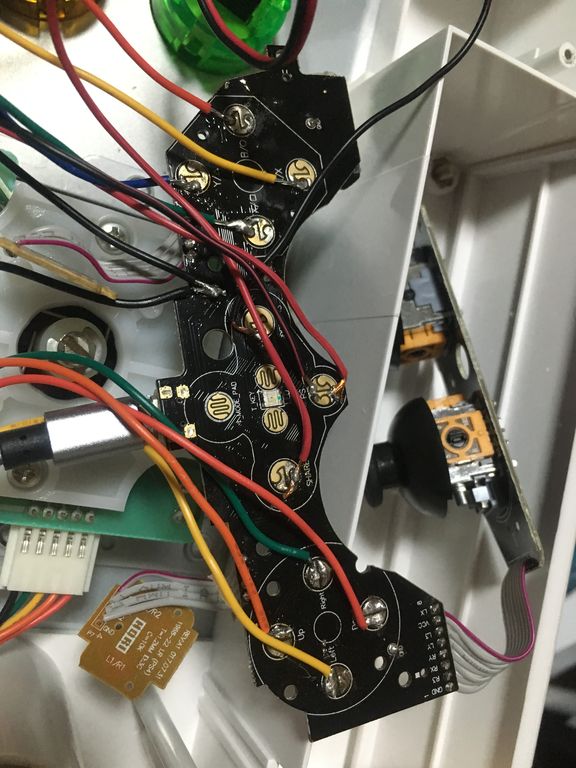

PCでの動作確認は問題なかったものの、PS4で使おうとした際に何故か右下入力が入れっぱになる不具合発生。
下と右のハンダが広がって繋がっちゃったかな?と思ったのだが吸い取りでハンダと配線を取り除いても入れっぱ不具合が続く・・・
もしかしたら序盤にスティックのところを取り除いてしまったのがいけないのかも?
十字キーの右と下が悪さしてるのではなくスティック入力での右と下が、スティック基板取り除いたことにより入れっぱの不具合を起こしてるのではないかと
どうしたものかと考えつつ、間違って取ってしまったホームボタンの配線を付け直してたら基板の金属部が焼け死んでしまってPSボタンが使用不可に・・・・
2019-05-31 01.17.53
裏面からも各種ボタンのハンダポイントがあるので、どこかにPSのもあるはずと思い探したのだが見つからず・・・・
PSボタンなしではもうどうしようもないので、せっかくのワイヤレス基板だが破棄決定・・・

元々仕様の関係上、大変使い勝手の悪いパッドなので買い直してチャレンジという気にもなれず。
やはりDS4で挑むべきか。DS4はちゃんとエナメル線を用意すれば行けそうな気がする。
