やり方調べるのとコンビニへの往復も含めて1時間ほどかけて
レイレイエッジが出来ました。
パチパチパチパチ~♪
最下部に作ったものアップしてますので
よかったらご利用ください。

デフォで十分かっこいいファイティングエッジ刃なのですが
天板カスタムが容易にできるのもこのアケコンの特徴の1つです。

費用はたったの160円。
これだけで新しいアケコンを買った気分にもなれます。

他のアケコンと違い天板が広いため、スティックやボタンで
隠れてしまう部分が少なくイラストを大きく見せられるのも利点です。

横幅が広いためA3の用紙を使っても1枚では足りないので
A3用紙+A4用紙を1枚ずつに分けて作ります。
分けると言っても最後の印刷前に分割するだけなので
難しいことはありません。

画用紙や和紙などで手っ取り早く色替えカスタムするのも良いですが
今回はネットで拾ったイラスト等を使いながら
素敵な刃を作ってみるとします。

※管理人はプリンター持っていない。
まずは必要なもの一覧。全部無料です。

・画像編集ソフト
フリーソフトのGIMPがオススメです。解説もGIMPで行います。
http://synclogue-navi.com/gimp-install

・使いたい画像
画像検索やNAVERまとめなどで可愛い、格好いいイラストやCGを拾ってきましょう。

・ファイティングエッジ刃のテンプレートPDF
公式サイトで無料配布されています。→PS3版Xbox360版

・印刷環境
持っているプリンターがA3非対応だったり、
持ってない人はコンビニプリントで。
料金はカラーでもA3:100円。A4:60円。
ネットで会員登録して簡単に出来ます。

次はGIMPをインストールして起動します。

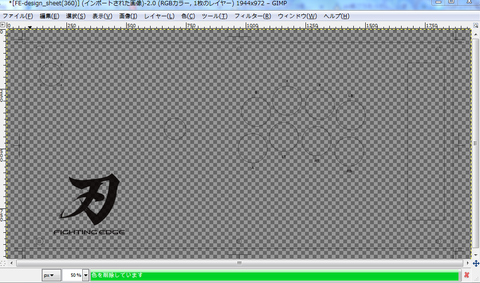

続いて”ファイル”→”レイヤーとして開く”で刃のテンプレを選択し開きます。
そして”レイヤー”→”透明部分”→”色を透明度に”→”OK”を選択。
キャプチャ

寸法図は横1944×縦972 ※ピクセル
印刷段階までこのサイズは維持しておきます。

ここまでは毎回同じ作業になるので、ここで一旦保存して
次回以降の作業を省略するのも1つの手です。

※間違えたり修正したいときは「Ctrl+Z」で1段階前に戻れるので
覚えておきましょう。


次にベースとなるメインのイラストを取り込みます。
”ファイル”→”レイヤーとして開く”で好きな画像を選びます。
dd
当然、最初はサイズが異なるので、微調整が必要になります。
また左右反転させたいときなどは
レイヤー→変形→水平方向に反転を選べば一瞬で出来ます。

※このあたりから2つのレイヤーをいじるので、ウィンドウ→レイヤーブラシで
レイヤー一覧ウィンドウを出しておきましょう。
出した後、テンプのレイヤーを最上部に持ってきておきましょう。

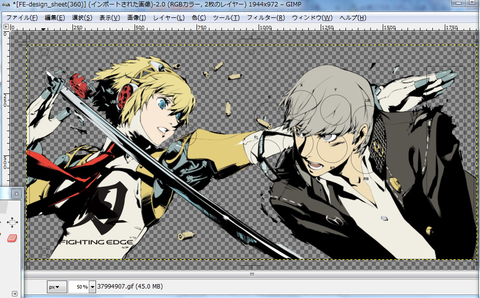

ツールボックスの拡大・縮小を選んで幅を合わせます。
ooo
とりあえず、これで完成ですね。
アイギスは綺麗に写りそうだけど、番長の顔が穴だらけに・・・・
テンプレートと組み合わせながら作ることでこういった仕上がりのときの
様子を皆が調整することが出来ます。

刃やXBなど、テンプレの文字を消したいときは、テンプレのレイヤーが
最上部にあるときに、ツールボックスの消しゴムを選んで消しましょう。

ここまで来たらもう編集作業は終わり。
ファイル→名前を付けてエクスポート→Jpeg.Jpg形式で保存。

改めてファイル→開く・インポート→先ほど保存した画像を選択

ペルソナエッジ360

このまま印刷できれば最高なんですが、先述のとおり
A3でも刃の横幅を埋め尽くせないので、分割します。

画像→キャンパスサイズの変更。単位をミリメートルに変更して
A4用(左側) 幅210×高さ297
と指定してサイズ変更。
プリントA4XXXXXなどと適当な名前でJpeg保存。

次にCtrl+Zで画像を元に戻し
再び、画像→キャンパスサイズの変更。単位をミリメートルに変更して
A3用(右側) 幅420×高さ297※オフセットX-73に。こちらも単位をミリメートルに。
サイズ変更後に同様にプリントA3XXXXXと保存。

あとはこの2枚の画像を
A3,A4で印刷して余白とボタンレバー部分を
デザインカッターなどで切ればOK。
主流のコンビニならどこでもネットプリントできますが
会員登録するサイトが異なるので注意しましょう。
コンビニプリントで検索




コンビニプリントで印刷してきたのを持ち帰り
最後の締めの作業♪

と思ったのですが、サークルKで印刷したら印刷時に画像に
補正がかかってしまい4ミリぐらい小さくなってしまいました。
なのでセブンイレブンでリトライしました。
ネットプリントはとりあえず、私が無事に出来たセブンを薦めます。
※ペルソナエッジは出来が酷すぎたので一旦保留。
やっぱりボタンで隠れちゃう部分を計算しながら上手く作りたいですね。
10
平行して作っていたレイレイエッジでトライ。
余白を切った2枚の紙を組み合わせたら、裏からテープで固定して

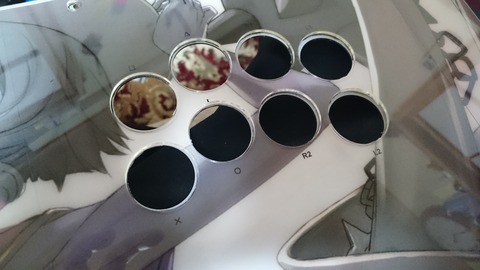

カッターでレバー・ボタン・ネジ用の穴を空けます。
※タッチパネル部分については後述
07
刃を分解。レバーとボタンを外すと、クリアパネルが2枚に分けられるので
元紙を取って作成した天板用紙を挿入します。
53

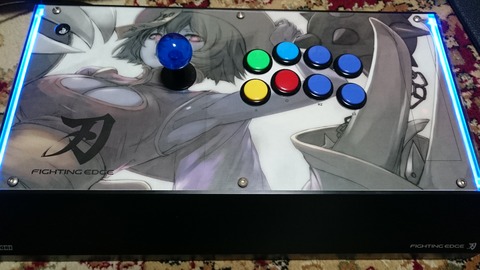

ボタンレバーを全て戻して終了。
33

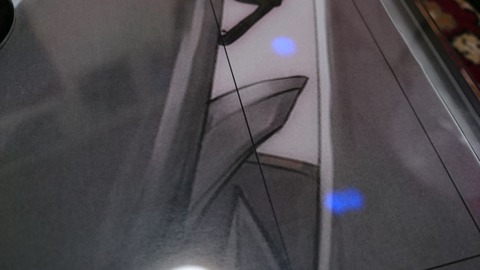

あえて、タッチパネルの部分を切らなかったのは
イラスト部分を大きく取りたかったのと
紙からも透けるかどうかを確認したかったのと
この状態でも上から触って動作するのかを
実験したかったからです。
紙一枚挟んだ状態でも
特に問題なく動作したので次回トライするときも
切らないでいいかもしれません。
もちろんタッチパネルが見えるように切るのも自由です。

参考記事
ファイティングエッジの天面を改造しよう
プロゲーマーsako氏お墨付きのアーケードスティック。そのプレイフィールと内部構造をチェック




Fighting Edge Xbox 360 - ファイティング エッジ
HORI
売り上げランキング: 30,993

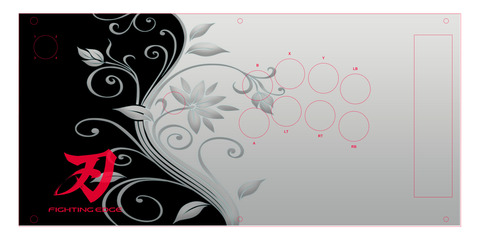

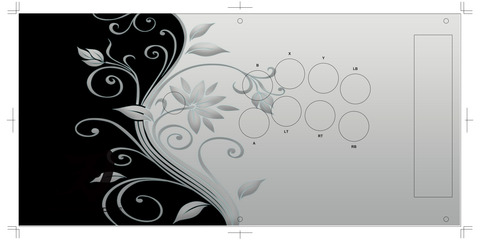

気まぐれに作ったものもアップしておきますんで
使いたかったらご利用はご自由にどうぞ。
白黒4エッジ(360)
白黒3エッジ(360)
白黒2エッジ(360)
白黒1エッジ(360)
レイレイ刃(PS3)
ミクエッジ
てきとーエッジ(360)

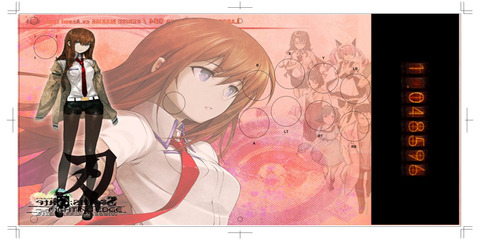

シュタゲエッジ2(360)

シュタゲエッジ(360)
